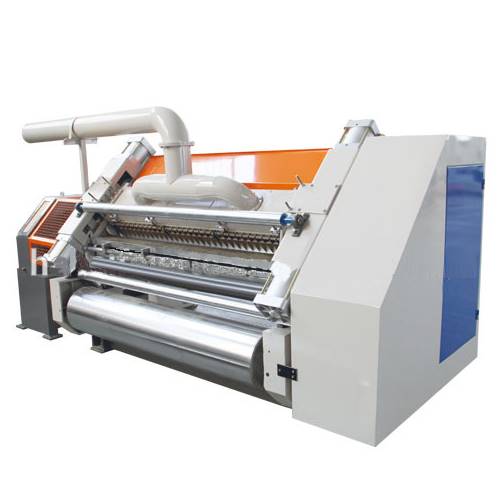

دستگاه سینگل فیسر

دستگاه سینگل فیسر یکی از حیاتی‌ترین و بنیادی‌ترین ماشین‌آلات در فرآیند تولید ورق کارتن موجدار است. این دستگاه، نخستین گام در تبدیل رول‌های کاغذ به ساختار ساندویچی ورق کارتن محسوب می‌شود و مسئولیت ایجاد لایه موجدار (فلوتینگ) و چسباندن یک لایه کاغذ صاف (لاینر) به آن را بر عهده دارد. نتیجه کار سینگل فیسر، تولید ورق "تک رو" یا "سینگل فیس" است که ماده اولیه برای ساخت ورق‌های کارتن سه لایه، پنج لایه و بیشتر خواهد بود. در واقع، کیفیت، سرعت و پایداری عملکرد سینگل فیسر، تأثیر مستقیمی بر بهره‌وری کلی و کیفیت محصول نهایی خط تولید کارتن دارد.

اهمیت دستگاه سینگل فیسر در صنعت کارتن سازی

اهمیت دستگاه سینگل فیسر را نمی‌توان نادیده گرفت. این ماشین نه تنها ساختار موجدار ورق کارتن را شکل می‌دهد که عامل اصلی مقاومت فشاری و استحکام آن است، بلکه با چسباندن اولین لایه لاینر، پایداری اولیه این ساختار را نیز تضمین می‌کند. عملکرد صحیح و دقیق سینگل فیسر، کلید تولید ورقی است که بتواند مراحل بعدی فرآیند تولید (مانند چسباندن لایه‌های بیشتر، برش، چاپ و دایکات) را با موفقیت طی کند.

بدون یک سینگل فیسر کارآمد و دقیق، خط تولید ورق کارتن با چالش‌های جدی مواجه خواهد شد. ورق تک رو با موج‌های نامنظم، چسبندگی ضعیف یا تاب برداشتن می‌تواند باعث توقف‌های مکرر خط، افزایش ضایعات، کاهش سرعت تولید و در نهایت، تولید محصول نهایی با کیفیت پایین شود. بنابراین، سرمایه‌گذاری بر روی یک دستگاه سینگل فیسر مدرن و قابل اعتماد، یک تصمیم استراتژیک برای هر تولیدکننده ورق کارتن محسوب می‌شود که به دنبال بهبود بهره‌وری، کاهش هزینه‌ها و ارتقاء کیفیت محصولات خود است.

نحوه عملکرد دستگاه سینگل فیسر

فرآیند تولید ورق تک رو در دستگاه سینگل فیسر شامل چند مرحله کلیدی است که با هماهنگی دقیق با یکدیگر انجام می‌شوند:

1. ورود کاغذها: دو نوع کاغذ اصلی وارد دستگاه می‌شوند: کاغذ فلوتینگ (که قرار است موجدار شود) و کاغذ لاینر (که به لایه موجدار چسبانده می‌شود). این کاغذها از رول‌های نصب شده در قسمت بازکننده رول (ریل استند) به داخل دستگاه کشیده می‌شوند.
2. پیش گرمایش: قبل از ورود کاغذها به واحد اصلی، معمولاً از سیستم‌های پیش گرمایش استفاده می‌شود. این واحدها با استفاده از غلطک‌های داغ یا صفحات گرمکن، کاغذها را تا دمای مناسبی گرم می‌کنند. پیش گرمایش به بهبود جذب چسب، افزایش سرعت خشک شدن و شکل‌گیری بهتر موج‌ها کمک می‌کند. دمای مناسب برای هر نوع کاغذ و چسب متفاوت است و باید با دقت تنظیم شود.
3. موج‌دار کردن (فلوتینگ): کاغذ فلوتینگ وارد واحد فلوتینگ می‌شود که قلب تپنده سینگل فیسر است. در این واحد، کاغذ از بین دو غلطک شیاردار داغ عبور می‌کند. این غلطک‌ها که به "غلطک‌های فلوتینگ" معروف هستند، دارای پروفیل‌های دندانه دار دقیقی هستند که با سرعت و فشار بالا کاغذ را شکل داده و آن را به صورت موجدار در می‌آورند. نوع پروفیل دندانه‌ها (مانند A, B, C, E, F) تعیین‌کننده نوع فلوت و در نتیجه، ضخامت و مقاومت ورق کارتن نهایی خواهد بود. حرارت و فشار اعمال شده توسط غلطک‌ها، باعث نرم شدن و شکل‌گیری دائمی کاغذ می‌شود.
4. چسب‌زنی: پس از عبور از غلطک‌های فلوتینگ، لایه موجدار شده آماده چسباندن به لایه لاینر می‌شود. در این مرحله، لایه موجدار از روی یک غلطک چسب عبور می‌کند. غلطک چسب، چسب نشاسته‌ای را به نوک موج‌ها (قله‌های فلوت) منتقل می‌کند. مقدار و الگوی چسب اعمال شده بسیار حیاتی است؛ چسب زیاد باعث خیس شدن بیش از حد کاغذ و کاهش استحکام می‌شود، در حالی که چسب کم باعث چسبندگی ضعیف یا ناقص می‌شود. سیستم‌های چسب‌زنی مدرن امکان کنترل دقیق میزان چسب را فراهم می‌کنند.
5. اتصال و فشار: در همین حین، کاغذ لاینر که ممکن است از واحد پیش گرمایش جداگانه‌ای نیز عبور کرده باشد، به لایه موجدار شده در نقطه‌ای مشخص می‌رسد. این دو لایه از بین یک غلطک فشار (Pressure Roll) و غلطک فلوتینگ پایینی عبور داده می‌شوند. فشار اعمال شده توسط این غلطک‌ها باعث تماس کامل نوک موج‌های چسب‌خورده با سطح کاغذ لاینر می‌شود و اتصال اولیه بین دو لایه را برقرار می‌کند.
6. خشک شدن: در حالی که اتصال اولیه برقرار شده است، فرآیند خشک شدن چسب آغاز می‌شود. حرارت موجود در غلطک‌های فلوتینگ، پیش گرمایش کاغذها و گاهی اوقات استفاده از صفحات گرمکن اضافی در امتداد مسیر حرکت ورق، به سرعت بخشیدن به فرآیند خشک شدن چسب کمک می‌کند. خشک شدن کامل چسب باعث ایجاد پیوند قوی و دائمی بین لایه موجدار و لاینر می‌شود.
7. خروج ورق تک رو: محصول نهایی این فرآیند، ورق تک رو یا سینگل فیس است که اکنون ساختاری پایدار و موجدار دارد. این ورق سپس به سمت مراحل بعدی خط تولید ورق کارتن (مانند دستگاه دابل بکر یا چسباننده چند لایه) هدایت می‌شود.

اجزای کلیدی دستگاه سینگل فیسر

یک دستگاه سینگل فیسر از چندین جزء اصلی تشکیل شده است که هر کدام نقش مهمی در عملکرد کلی دستگاه ایفا می‌کنند:

• واحد بازکننده رول (ریل استند): این واحد رول‌های کاغذ فلوتینگ و لاینر را نگه می‌دارد و با کنترل کشش مناسب، کاغذ را به صورت پیوسته وارد دستگاه می‌کند.
• واحد پیش گرمایش: شامل سیلندرهای داغ یا صفحات گرمکن برای افزایش دمای کاغذ قبل از ورود به واحدهای فلوتینگ و چسب‌زنی.
• واحد فلوتینگ: شامل دو غلطک شیاردار (غلطک‌های فلوتینگ) که مسئول شکل‌دهی به کاغذ فلوتینگ هستند. جنس، دقت ساخت و وضعیت این غلطک‌ها تأثیر بسیار زیادی بر کیفیت موج‌ها دارد.
• واحد چسب‌زنی: شامل غلطک چسب (که چسب را از مخزن برداشته) و غلطک اندازه‌گیری (که ضخامت لایه چسب روی غلطک چسب را تنظیم می‌کند). سیستم مدرن با کنترل دقیق مقدار چسب برای کاهش مصرف و بهبود کیفیت حیاتی است.
• واحد فشار (Pressure Unit): شامل غلطک فشار که کاغذ لاینر را به لایه موجدار چسب خورده فشرده می‌کند تا اتصال اولیه برقرار شود.
• سیستم حرارتی: تأمین کننده حرارت مورد نیاز برای غلطک‌های فلوتینگ، واحدهای پیش گرمایش و خشک کن‌ها. معمولاً از بخار، روغن داغ یا عناصر الکتریکی استفاده می‌شود.
• سیستم کنترل: شامل کنترل پنل، سنسورها و سیستم‌های خودکار برای تنظیم سرعت دستگاه، دما، فشار غلطک‌ها، میزان چسب و کشش کاغذ. سیستم‌های کنترل پیشرفته (مانند PLC و HMI) امکان نظارت و تنظیم دقیق پارامترها را فراهم می‌کنند.
• سیستم هیدرولیک یا پنوماتیک: برای اعمال فشار بر روی غلطک‌ها و سایر اجزای متحرک.
• شاسی و بدنه اصلی: ساختار مکانیکی که تمام اجزا را نگه می‌دارد و پایداری دستگاه را تضمین می‌کند.

انواع دستگاه های سینگل فیسر

دستگاه‌های سینگل فیسر در انواع مختلفی با توجه به نیازهای تولید و پیشرفت‌های تکنولوژیکی طراحی و ساخته می‌شوند. شناخت این تفاوت‌ها برای انتخاب دستگاه مناسب ضروری است:

• بر اساس سرعت:

  • سینگل فیسرهای کم سرعت: مناسب برای کارگاه‌های کوچک یا تولید حجم پایین، معمولاً با سرعت‌هایی تا حدود 80-100 متر در دقیقه.
  • سینگل فیسرهای سرعت متوسط: رایج‌ترین نوع برای تولید حجم متوسط، با سرعت‌هایی بین 100 تا 200 متر در دقیقه.
  • سینگل فیسرهای پر سرعت: برای خطوط تولید بزرگ و با حجم بالا، با سرعت‌هایی فراتر از 200 متر در دقیقه و حتی تا 400 متر در دقیقه در مدل‌های پیشرفته.

• بر اساس مکانیزم فلوتینگ و چسب‌زنی:

  • سینگل فیسرهای با انگشتی (Finger Type): مدل‌های قدیمی‌تر که برای نگه داشتن لایه موجدار در حین چسب‌زنی از "انگشتی" یا "ناخنک" استفاده می‌کنند. این انگشتی‌ها باید در فاصله‌ای بسیار نزدیک به غلطک فلوتینگ قرار گیرند و تنظیم نادرست آن‌ها می‌تواند باعث پارگی کاغذ یا تولید موج‌های معیوب شود. همچنین این انگشتی‌ها ممکن است خطوطی روی سطح لاینر ایجاد کنند و نیاز به تعویض و نگهداری دارند.
  • سینگل فیسرهای بدون انگشتی (Fingerless Type): مدل‌های مدرن‌تر که بدون نیاز به انگشتی، لایه موجدار را پایدار نگه می‌دارند. این کار معمولاً با استفاده از فشار هوا (وکیوم) یا طراحی خاص غلطک‌ها و تنظیم دقیق فاصله بین غلطک فلوتینگ پایینی و غلطک فشار انجام می‌شود. مزایای مدل‌های بدون انگشتی شامل کاهش ضایعات، کاهش نیاز به نگهداری، سرعت بالاتر و کیفیت بهتر ورق تولیدی (بدون خطوط انگشتی) است. امروزه اغلب خطوط تولید جدید از نوع بدون انگشتی استفاده می‌کنند.

• بر اساس قابلیت تعویض فلوت:

  • سینگل فیسرهای با فلوت ثابت: دستگاه فقط قادر به تولید یک نوع فلوت مشخص است و برای تغییر نوع فلوت باید غلطک‌های فلوتینگ به طور کامل تعویض شوند که فرآیندی زمان‌بر است.
  • سینگل فیسرهای با واحد فلوتینگ قابل تعویض (Cassette Type): در این مدل‌ها، واحد کامل فلوتینگ (شامل غلطک‌ها و متعلقات) به صورت یک کارتریج یا کاست طراحی شده است که می‌توان آن را به سرعت (معمولاً در کمتر از 15-20 دقیقه) با واحد دیگری که برای نوع فلوت متفاوتی تنظیم شده، جایگزین کرد. این ویژگی برای تولیدکنندگانی که نیاز به تولید انواع مختلف فلوت در طول روز دارند، بسیار حیاتی است و زمان توقف خط را به شدت کاهش می‌دهد.

تفاوت‌های عمده انواع سینگل فیسر

تفاوت‌های بین انواع سینگل فیسر فراتر از صرفاً سرعت یا نوع فلوت است و شامل مواردی مانند:

• پیچیدگی مکانیکی: مدل‌های بدون انگشتی معمولاً دارای مکانیزم‌های پیچیده‌تر (مانند سیستم وکیوم یا طراحی دقیق غلطک‌ها) نسبت به مدل‌های با انگشتی هستند. مدل‌های کاستی نیز دارای مکانیزم‌های جابجایی واحد فلوتینگ هستند.
• نیاز به تنظیم: مدل‌های با انگشتی نیاز به تنظیمات دقیق و مکرر انگشتی‌ها دارند، در حالی که مدل‌های بدون انگشتی نیاز به تنظیمات اولیه دقیق‌تر غلطک‌ها و کنترل سیستم وکیوم دارند.
• هزینه سرمایه‌گذاری: به طور کلی، سینگل فیسرهای بدون انگشتی و مدل‌های کاستی پیشرفته‌تر و گران‌تر از مدل‌های با انگشتی هستند.
• بهره‌وری و ضایعات: مدل‌های بدون انگشتی و کاستی به دلیل سرعت بالاتر، زمان توقف کمتر برای تغییر فلوت و کاهش پارگی کاغذ، بهره‌وری بالاتری دارند و ضایعات را کاهش می‌دهند.
• کیفیت ورق: مدل‌های بدون انگشتی معمولاً ورقی با کیفیت‌تر و بدون خطوط انگشتی تولید می‌کنند. مدل‌های کاستی نیز با امکان استفاده از غلطک‌های فلوتینگ در وضعیت بهینه، به حفظ کیفیت کمک می‌کنند.

نکات مهم در انتخاب دستگاه سینگل فیسر مناسب

انتخاب سینگل فیسر مناسب یک تصمیم مهم است که نیاز به بررسی دقیق دارد. خریداران B2B باید به نکات زیر توجه کنند:

• سرعت تولید مورد نیاز: باید با حجم تولید فعلی و پیش‌بینی شده مطابقت داشته باشد. انتخاب دستگاهی با سرعت بسیار پایین باعث محدود شدن تولید می‌شود و انتخاب دستگاهی با سرعت بسیار بالا برای حجم کم تولید، توجیه اقتصادی ندارد.
• انواع فلوت‌های مورد نیاز: دستگاه باید قادر به تولید انواع فلوت‌هایی باشد که بازار هدف شما به آن‌ها نیاز دارد. قابلیت تعویض سریع فلوت (مدل کاستی) برای تولیدکنندگان با تنوع محصول بالا مزیت بزرگی است.
• عرض کار دستگاه: حداکثر عرض کاغذی که دستگاه می‌تواند پردازش کند، باید با ابعاد ورق مورد نیاز شما هماهنگ باشد.
• سیستم حرارتی: اطمینان از کارایی و پایداری سیستم حرارتی برای خشک شدن سریع و کامل چسب و شکل‌گیری صحیح موج‌ها ضروری است.
• سیستم چسب‌زنی: دقت کنترل میزان چسب، سهولت تنظیم و تمیزکاری سیستم چسب‌زنی بر کیفیت ورق و میزان مصرف چسب تأثیر می‌گذارد. سیستم‌های مدرن با پمپ‌های دقیق و کنترل الکترونیکی توصیه می‌شوند.
• سطح اتوماسیون: دستگاه‌های با اتوماسیون بالاتر (مانند کنترل خودکار سرعت، دما، فشار و ثبت داده‌ها) نیاز به اپراتور کمتر دارند و خطای انسانی را کاهش می‌دهند.
• سهولت نگهداری و دسترسی به قطعات یدکی: دسترسی آسان به قطعات یدکی و خدمات پس از فروش از سوی تامین‌کننده برای به حداقل رساندن زمان توقف دستگاه حیاتی است. طراحی دستگاه باید امکان دسترسی آسان برای تمیزکاری و نگهداری روزمره را فراهم کند.
• مصرف انرژی: مصرف برق و بخار/روغن داغ دستگاه می‌تواند هزینه‌های عملیاتی را به شدت تحت تأثیر قرار دهد. مدل‌های مدرن معمولاً بهینه‌تر هستند.
• شهرت و سابقه تامین‌کننده: خرید از تامین‌کننده‌ای با سابقه درخشان در تولید یا تامین ماشین‌آلات کارتن‌سازی و ارائه خدمات پس از فروش قابل اعتماد، ریسک سرمایه‌گذاری را کاهش می‌دهد.
• کیفیت ساخت و مواد اولیه: استفاده از مواد با کیفیت و قطعات با دوام در ساخت غلطک‌ها، بلبرینگ‌ها و سایر اجزای کلیدی عمر مفید دستگاه را افزایش می‌دهد.

کاربردهای ورق کارتن تولید شده توسط سینگل فیسر

ورق تک رو تولید شده توسط سینگل فیسر، ماده اولیه برای تولید انواع ورق کارتن موجدار است که خود در صنایع مختلفی کاربرد دارد:

• بسته‌بندی: اصلی‌ترین کاربرد ورق کارتن، ساخت انواع کارتن و جعبه برای بسته‌بندی محصولات متنوع، از مواد غذایی و آشامیدنی گرفته تا لوازم خانگی، الکترونیک، پوشاک و محصولات صنعتی.
• حمل و نقل و لجستیک: استفاده در پالت‌سازی، جداکننده داخل جعبه‌ها، محافظ گوشه و لبه کالاها برای اطمینان از سلامت محصول در طول حمل و نقل.
• نمایش کالا در نقطه فروش (POS Displays): ساخت استندها و سازه‌های مقوایی برای نمایش محصولات در فروشگاه‌ها.
• صنایع خودروسازی: استفاده در بسته‌بندی قطعات و لوازم یدکی.
• صنایع مبلمان: محافظت از مبلمان در برابر خراش و ضربه در حین جابجایی و حمل.
• کشاورزی: استفاده در جعبه‌های میوه و سبزیجات با قابلیت تهویه.

نگهداری و بهره برداری بهینه از دستگاه سینگل فیسر

برای اطمینان از عملکرد پایدار و افزایش عمر مفید دستگاه سینگل فیسر، رعایت نکات نگهداری و بهره‌برداری صحیح ضروری است:

• نظافت روزانه: تمیز کردن باقی‌مانده چسب از روی غلطک چسب و سایر قسمت‌ها برای جلوگیری از تجمع و اختلال در عملکرد.
• روانکاری منظم: روغن‌کاری و گریسکاری قطعات متحرک و بلبرینگ‌ها طبق برنامه توصیه شده توسط سازنده.
• بررسی وضعیت غلطک‌ها: بازرسی دوره‌ای غلطک‌های فلوتینگ و فشار برای اطمینان از عدم وجود آسیب، سایش یا تجمع چسب خشک شده. غلطک‌های آسیب دیده باید تعمیر یا تعویض شوند.
• کنترل دما و فشار: نظارت مداوم بر دما و فشار سیستم حرارتی و واحد فشار برای اطمینان از عملکرد صحیح چسبندگی و شکل‌گیری موج.
• استفاده از مواد اولیه با کیفیت: استفاده از کاغذ فلوتینگ و لاینر با کیفیت مناسب و چسب استاندارد برای جلوگیری از مشکلات عملیاتی و تولید ورق با کیفیت مطلوب.
• آموزش اپراتورها: اطمینان از اینکه اپراتورها آموزش‌های لازم برای کار با دستگاه، تنظیمات، عیب‌یابی اولیه و رعایت نکات ایمنی را دیده‌اند.
• برنامه نگهداری پیشگیرانه: اجرای برنامه منظم نگهداری پیشگیرانه شامل بازرسی‌های دوره‌ای توسط تکنسین‌های متخصص برای شناسایی و رفع مشکلات احتمالی قبل از وقوع خرابی‌های بزرگ.

مزایای سینگل فیسرهای مدرن و پیشرفته

سینگل فیسرهای نسل جدید با بهره‌گیری از آخرین فناوری‌ها، مزایای قابل توجهی را نسبت به مدل‌های قدیمی‌تر ارائه می‌دهند:

• سرعت و بهره‌وری بالاتر: امکان تولید حجم بیشتری از ورق در واحد زمان.
• دقت و پایداری بیشتر: تولید ورق با کیفیت یکنواخت‌تر و موج‌های دقیق‌تر.
• کاهش ضایعات: به دلیل کنترل دقیق‌تر فرآیند، کاهش پارگی کاغذ و تولید موج‌های معیوب.
• صرفه‌جویی در مصرف انرژی: سیستم‌های حرارتی و موتورهای با بازدهی بالاتر.
• اتوماسیون و کنترل آسان‌تر: استفاده از سیستم‌های کنترل پیشرفته (PLC, HMI) برای تنظیم و نظارت دقیق پارامترها.
• قابلیت تعویض سریع فلوت: در مدل‌های کاستی، امکان پاسخگویی سریع به نیازهای متنوع بازار.
• کاهش نیاز به نیروی انسانی: در مدل‌های با اتوماسیون بالا، نیاز به تعداد کمتری اپراتور.

سینگل فیسر، به عنوان نقطه‌ی آغاز فرآیند تولید ورق کارتن، نقشی حیاتی در موفقیت عملیاتی هر تولیدکننده ورق کارتن دارد. انتخاب، نصب و نگهداری صحیح این دستگاه، سرمایه‌گذاری مطمئنی برای تضمین کیفیت محصول نهایی و افزایش سودآوری است. با در نظر گرفتن نکات مطرح شده و بررسی دقیق نیازهای تولید خود، می‌توانید بهترین دستگاه سینگل فیسر را برای کسب‌وکار خود انتخاب کنید.

برای مشاهده انواع دستگاه‌های سینگل فیسر موجود و مقایسه مشخصات فنی آن‌ها، می‌توانید در بخش مربوطه کاتالوگ محصولات را بررسی کرده یا برای دریافت مشاوره تخصصی با کارشناسان ما تماس بگیرید.
